Elektriseadme (switch-disconnector) testimisüksuse arendus ja tootmine

Tellija
ABB OY (Soome)

Valmis
01.08.2024

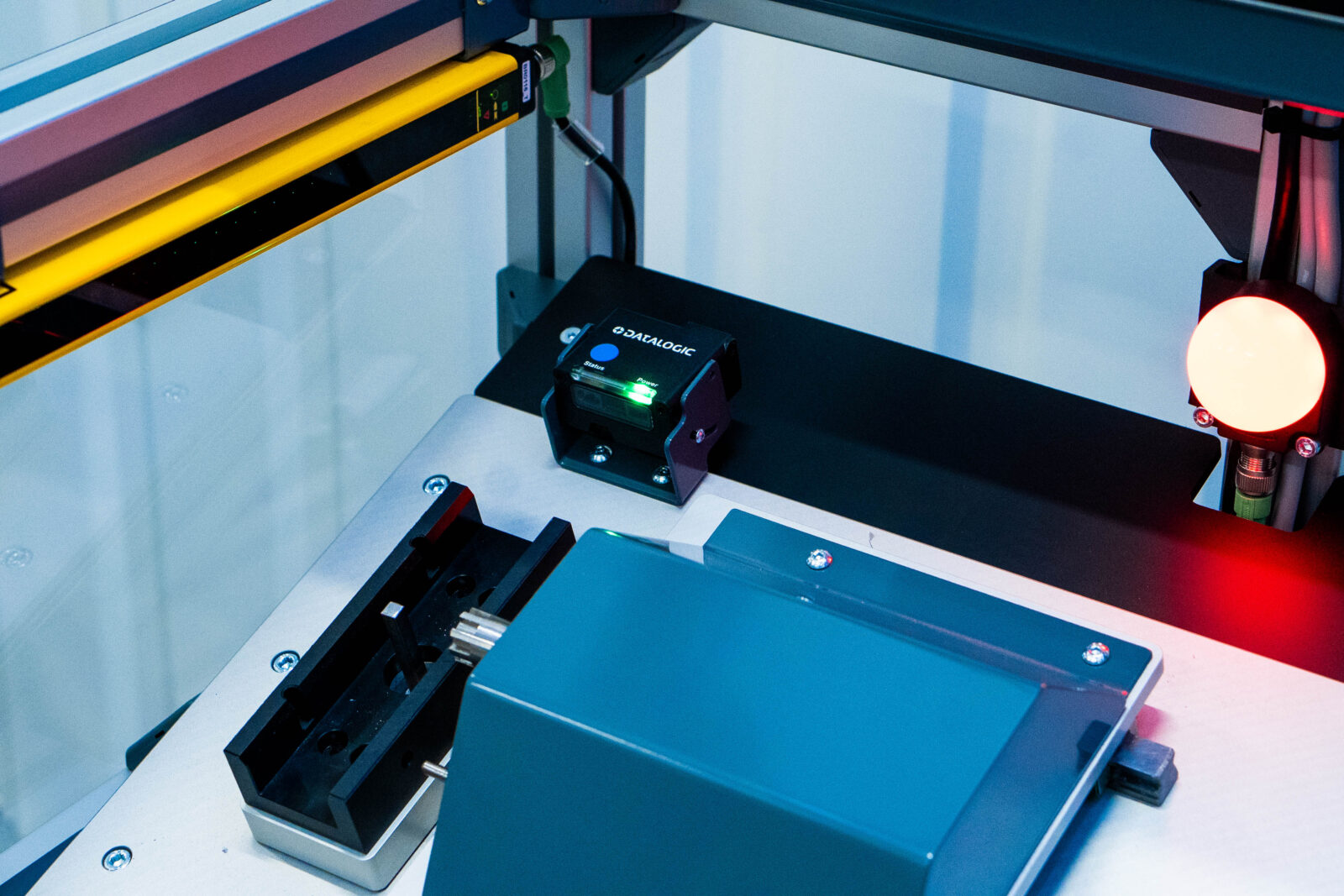

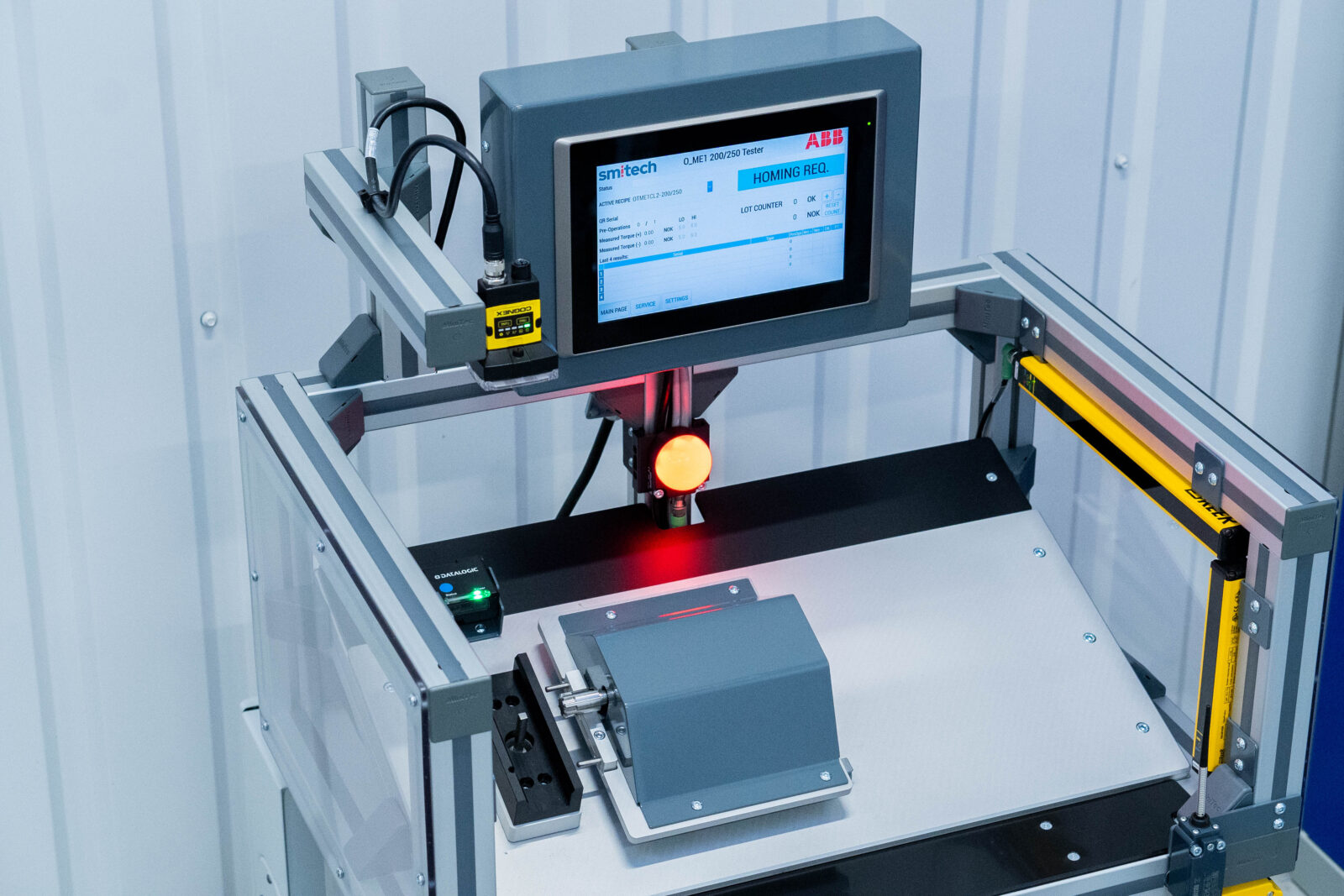

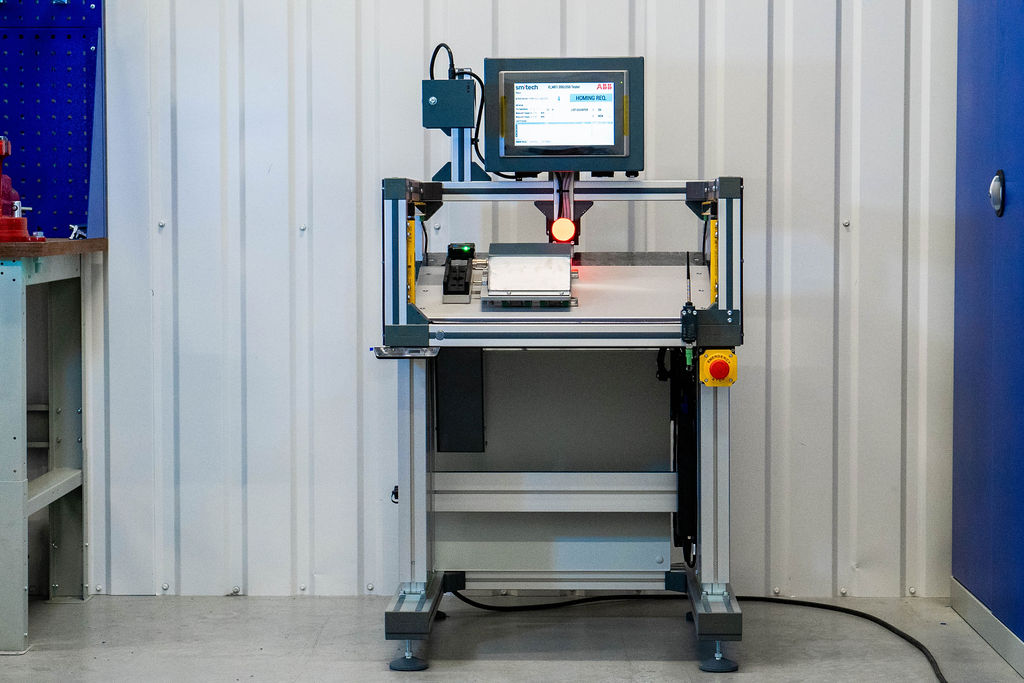

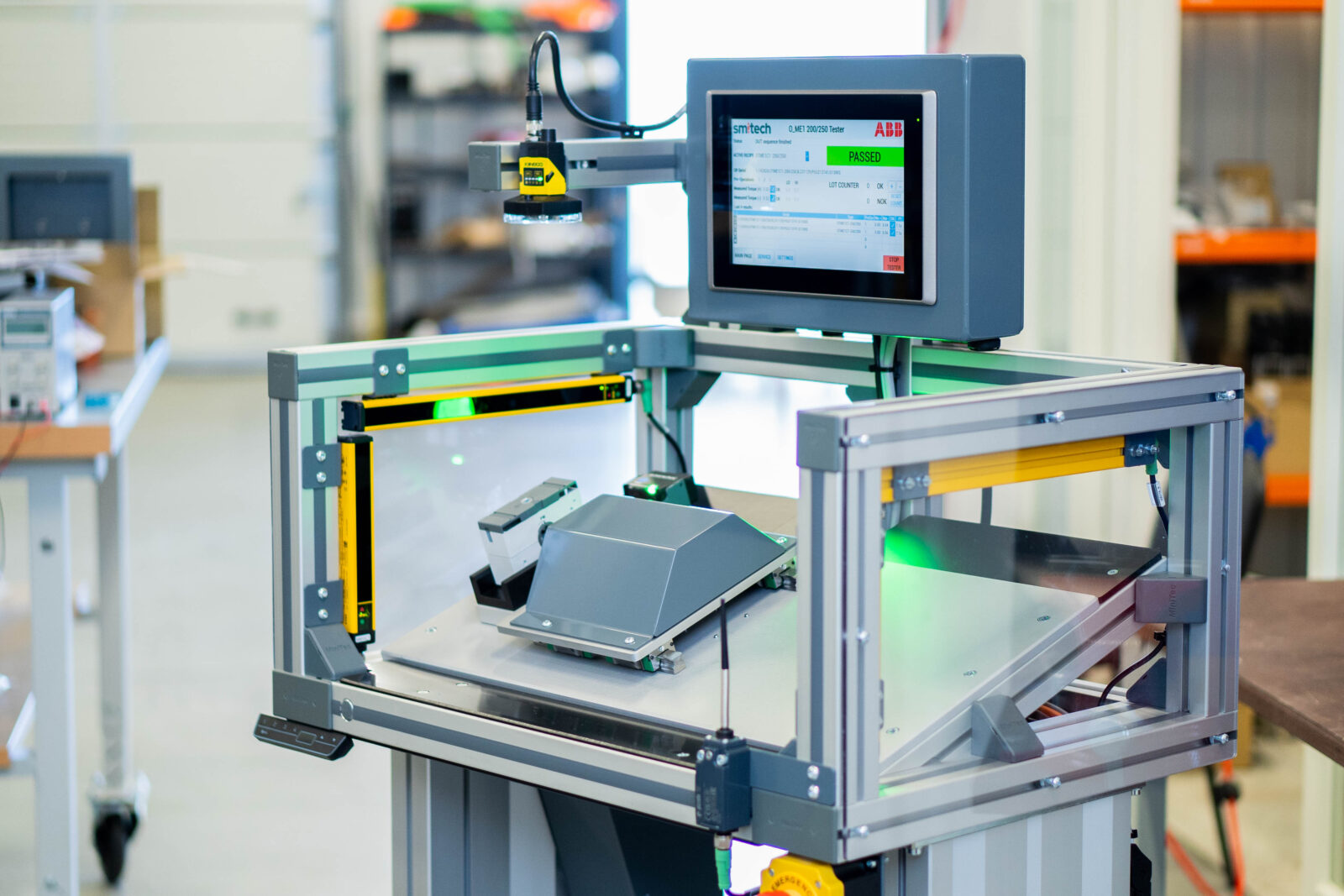

Kliendi soovil arendasime neile välja täiesti uue platvormi tooteseeria: switch-disconnecter lülitusfunktsionaalsuse testimise jaoks. Tegemist on modulaarse platvormiga, mida on võimalik tulevikus kasutada erinevate mõõtmetega toodete testimiseks muutes vaid lauale kinnituvat toote fikstuuri.

Käesoleva tellimuse raames toodame kliendile kokku 5tk testereid sama perekonna, kuid erinevate mõõtmetega toodete testimiseks.

Testsüsteemi olulisemad funktsionaalsused:

• Servoajamiga toote manipuleerimine erinevate lülitusoperatsioonide läbiviimiseks;
• Jõu anduriga tagasiside lülitusjõudude mõõtmiseks (kuni 20Nm), et kontrollida toote vastavust nõuetele tootmisprotsessi lõpus;
• QR koodi lugemine tootelt jälgitavuse tagamiseks ja retsepti vahetuseks (tulenevalt tootest viiakse läbi erinevad lülitusprotseduurid);

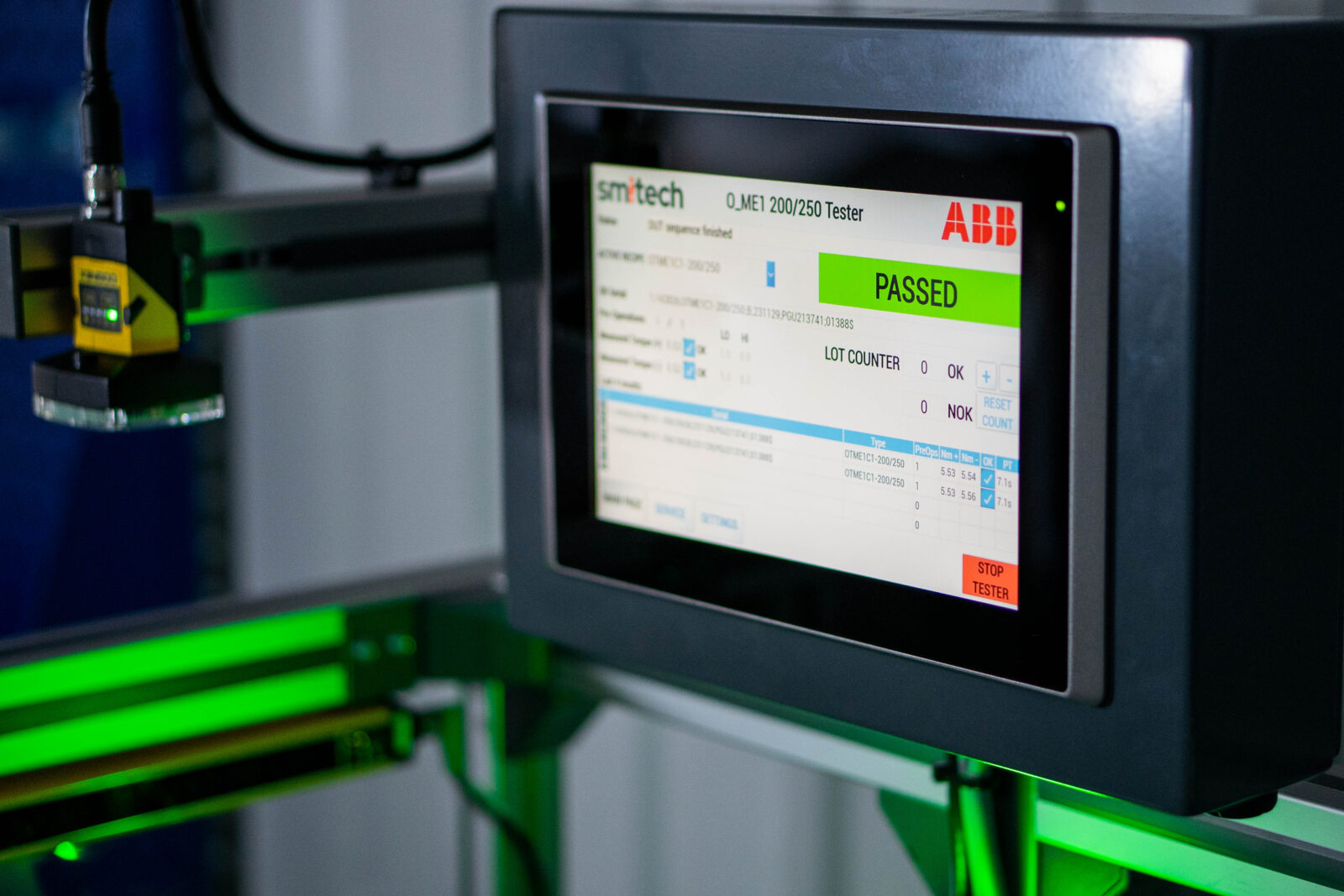

• Kõikide testitud toodete kohta logi tekitamine (.csv faili näol) ja talletamine (kord päevas uue .csv faili genereerimine jälgitavuse tagamiseks);
• Masinnägemisega kontroll mehhanismi korrasoleku kontrolliks;
• “Golden Sample” protseduur testeri valideerimiseks;

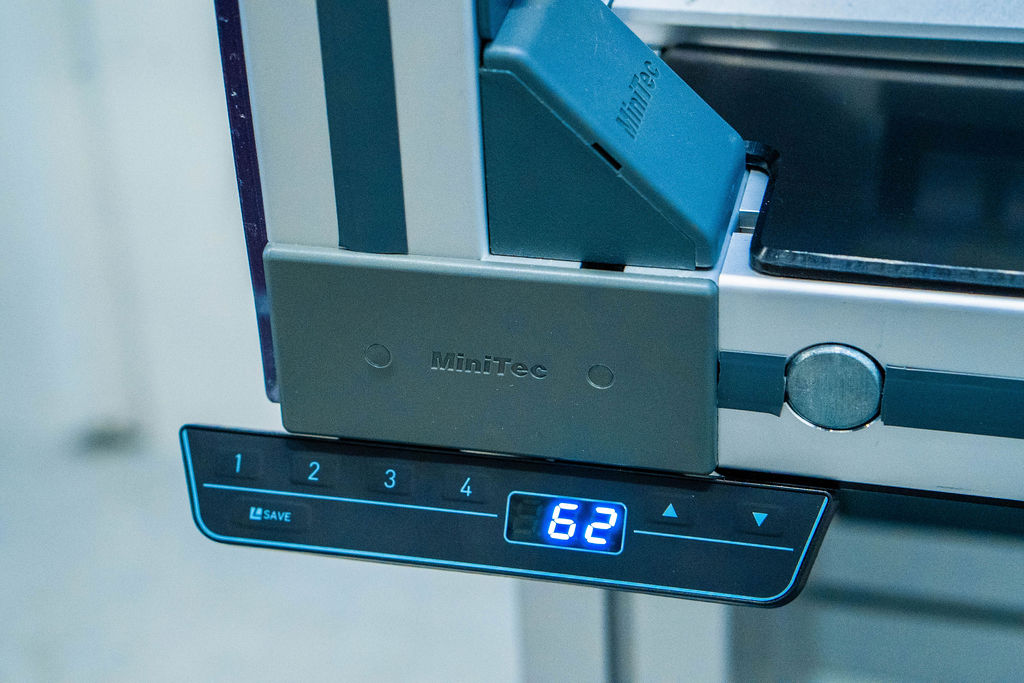

• Ergonoomika tagamiseks on tester ehitatud kõrgusreguleeritavale töölauale.

Projekt sisaldas järgmist:

• Koostöös kliendiga testeri platvormi välja arendamine (suuresti meie soovituste põhjal);
• Mehaanikasüsteemide arendus, projekteerimine;
• Seadme elektri- ja automaatikasüsteemide arendus, projekteerimine;
• Seadme mehaanikasüsteemide tootmine, koostamine;
• Tootmisliini elektri- ja automaatikasüsteemide koostamine ja ehitus;

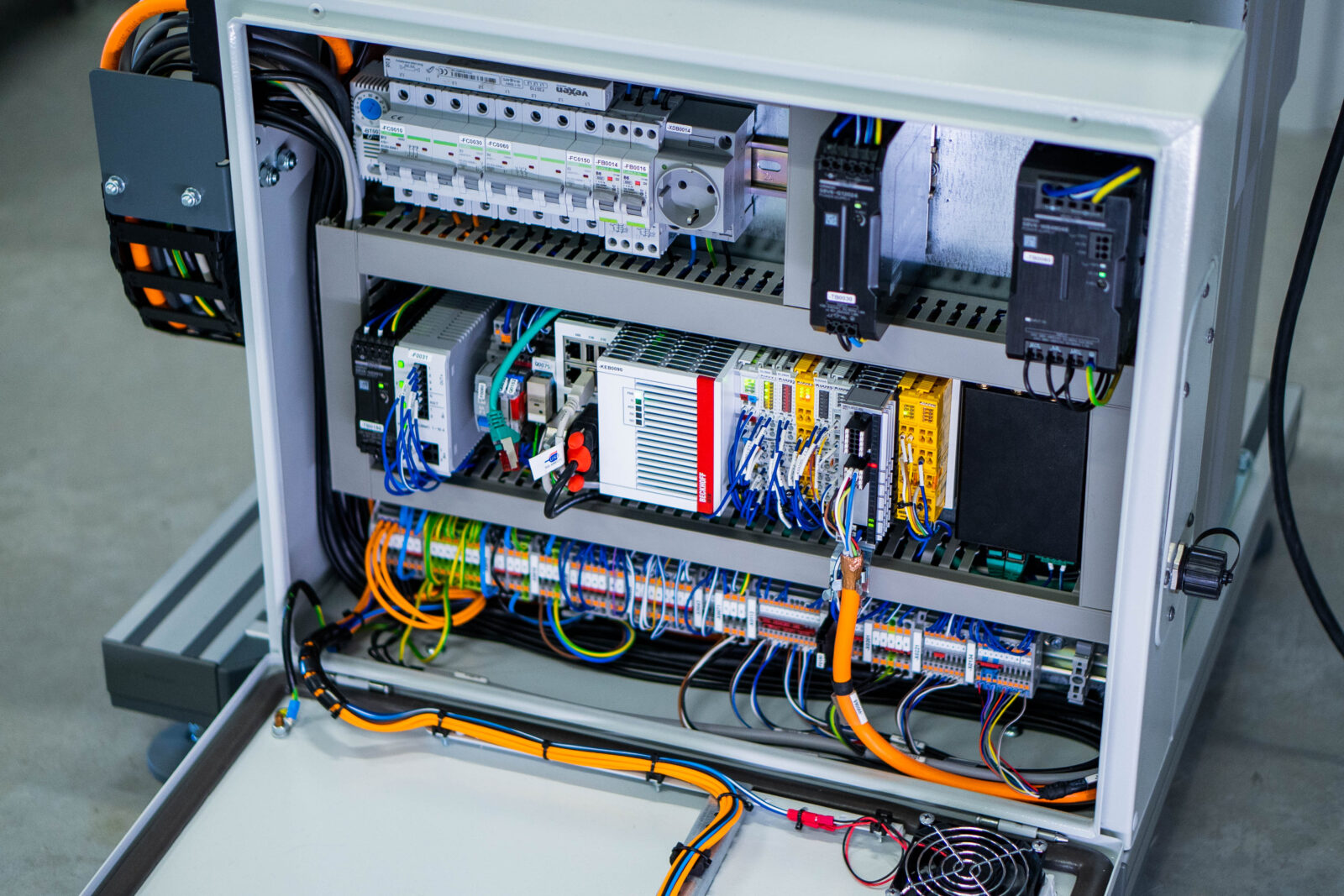

• Elektrikilbi projekteerimine, tootmine;
• Kogu juhtsüsteemi arendus, PLC programmeerimine;
• CE sertifitseerimine (riskianalüüs, vastavushindamine).

Kasutatud raudvaratarvikud:

• Kogu automaatika põhineb Beckhoff juhtsüsteemil;
• Beckhoff servomootor testimise läbiviimiseks;

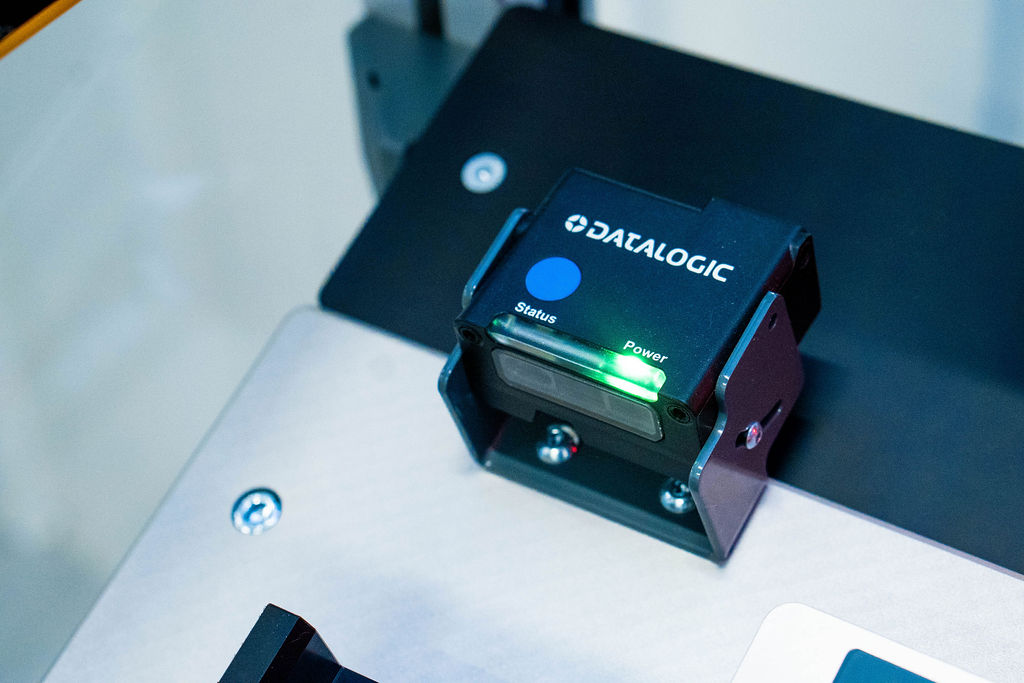

• Datalogic skännerid toote QR koodi lugemiseks;

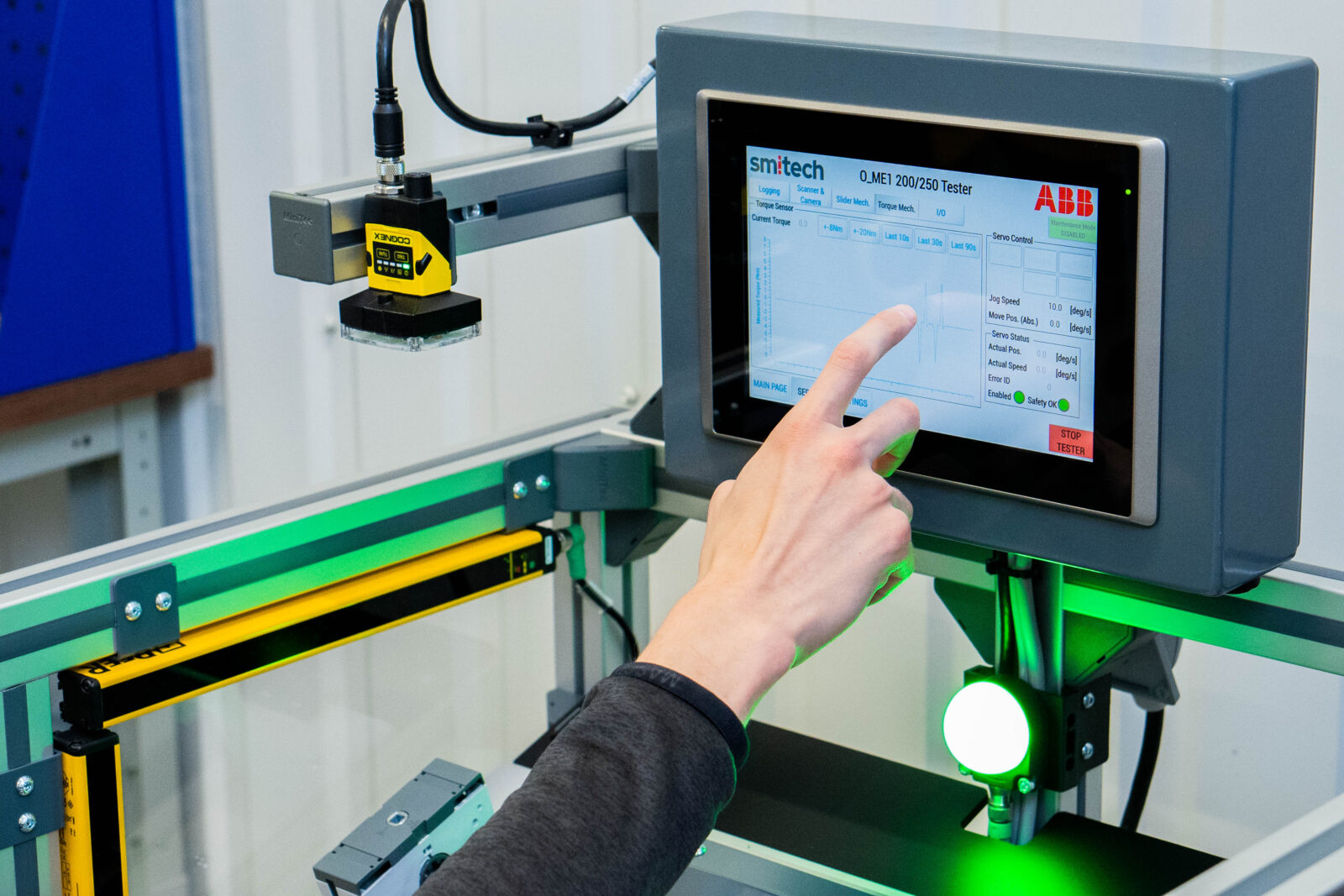

• FCognex kaamerasüsteem masinnägemise teostamiseks.
